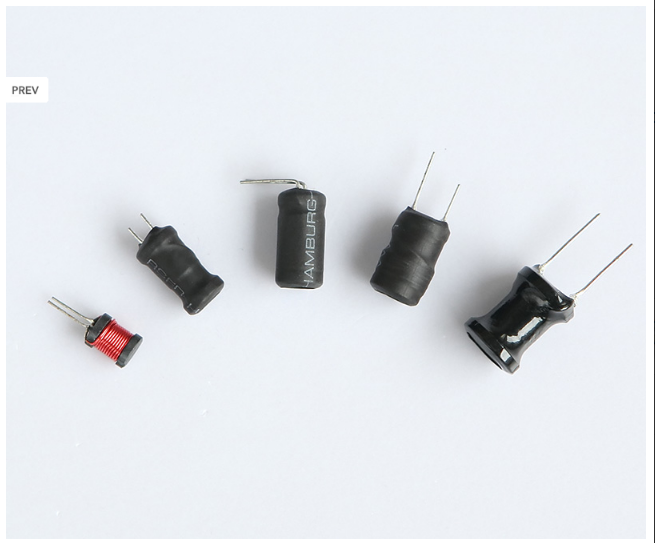

屏蔽工字电感有电流声如何解决?

浏览次数:88005/05/2020

一、屏蔽工字电感有电流声如何来解决?
  加装屏蔽盒,哪一个东西小,就做一个铁盒把它罩住,接地,就可以了。如果是蜂鸣器电路比较小,那么,铁盒上蜂鸣器开口处要戳几个洞,让声音能够出来。

二、解决方法工字电感电流声过大办法?

  请留意:务必要把工字电感phase端的波形给调好为止。

怎么才算是调好?

  无载,轻载,中度负载与满负载的情况下:phase端波形看起来都是比较规律的。(此处大家可留言,怎样才是好的波形)。
  涉及到调试phase端的波形,当然是有电子负载仪为好,如果手头没有,也可以让板子静置或者运行老化程序,这样子来调试也行。
三、下面说下怎样调试:

A:首先应该确认是哪一颗或者哪几颗电感会叫:

方法一:可以采用拆掉电感的方法。

方法二:直接用示波器量phase端的波形。

B:DC-DC的电路,一般都是有节能模式的,何为节能模式?

类似于:DCM

(Discontinuous Conduction Mode)非连续导通模式,与CCM(Continuous Conduction Mode)连续导通模式。

  一定要先看下此颗IC是否有类似于这种的节能模式,如果有,请先把ic的模式设置

为PWM only,然后去看电感phase端的波形。


C:环路不稳定导致的phase端波形紊乱

  这种一般可以通过调节补偿来解决:(下面通过往期的文章RT8120的电路来展示)

经验法:可以直接把Cp电容改为22pf,然后看下电感phase端的波形,如果还不行的话,再把Rc电阻调小一半看下。

Datasheet计算法:芯片的 datasheet里面一般有补偿电路的计算方法,或者FAE有相应的计算工具,这样子去算补偿电路的电阻电容的值。
  D:如果通过调整补偿电路的参数实现不了,那么应该把目标转移到电感:

一般工字电感不匹配会导致环路不稳定,比较常出现的现象是因为改变了输出大电容的值,而导致这种情况出现。

  1、经验法:先换个大一些的电感看下phase端的波形,不行再换个小点的电感看下phase端的波形。

Datasheet计算法:直接运用datasheet里面的电感选型方法来计算所需的屏蔽工字电感的电感值大小,这个电感值的大小一般受输入电压,输出电压输出电容,Ipp的影响。
二、屏蔽工字电感电流声大,是否会造成很大的影响?

  假如上电听到电流声,那说明电源的高频变压器或者工字电感等元件有噪声。要么是电路本身设计不合理引起的干扰,要么是变压器没有浸好绝缘漆。
如果你的灯泡是可调光的,那噪音出现的几率会很大,因为可控硅调光器对电源进行斩波的时候,后端的调光电源需要做电路补偿,噪音很难避免。
不过最近几个国际知名厂商的IC方案可以完全避免这类问题,且调光产品兼容性85%以上,还符合CE认证标准。

  屏蔽工字电感有电流过大,如何来进行解决呢?快看看以上常州南方电器元件厂小编的讲解!
