碳膜电阻和金属膜电阻你会区分了吗?

浏览次数:174005/27/2019

薄膜电阻有碳膜电阻和金属膜电阻,这两种电阻在电路当中非常常见,特别是碳膜电阻,这是一种较为普通的电阻,成本较低,生产流程工艺相对容易控制,一般的膜式电阻生产流程:

成膜→压帽→分档→刻槽→点焊→涂漆→初测→色环→复测→挑选→包装,那么对于碳膜电阻和金属膜电阻如何区分呢?

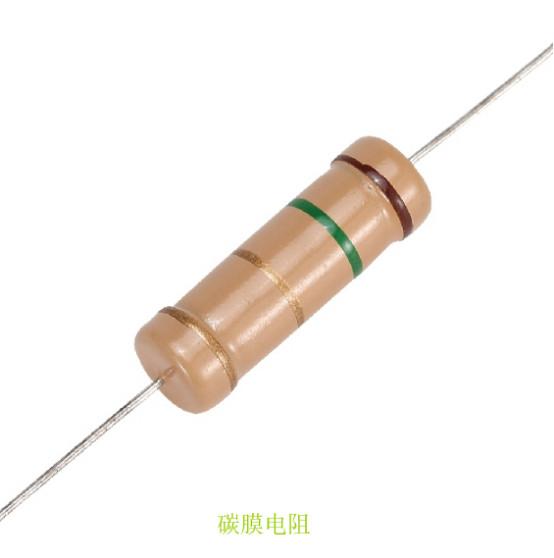

一、碳膜电阻

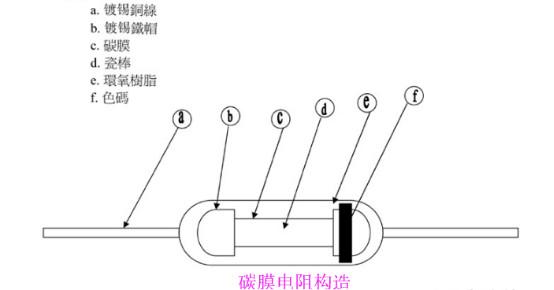

对于碳膜电阻来说,它是利用碳沉淀在磁棒或者瓷管上面,同时在其表面结成一层结晶碳膜,通过改变碳膜的厚度以及用刻槽的方法改变碳膜电阻的程度,最终得到所需要的阻值,最后才表面涂上环氧树脂来加强密封,外观颜色基本上是土黄色,当然也有其他的颜色,例如粉红色。

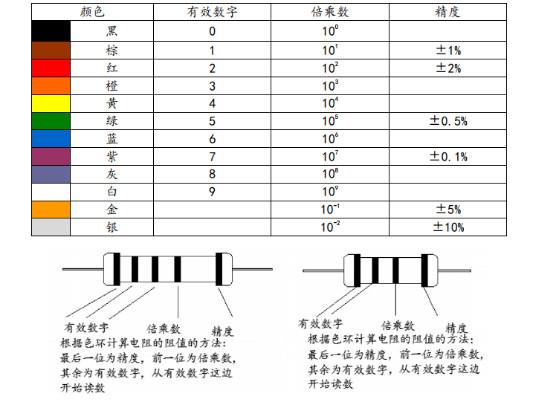

色环是四个环,阻值范围为1Ω~10MΩ,额定功率有0.125W、0.25W、0.5W、1W等,精度范围:±10%、±5%、±2% ,这种电阻体积普遍较大,在廉价产品经常用到,例如电源产品、充电器。这种电阻不建议用于启动电阻,因为耐冲击性相对存在缺陷。

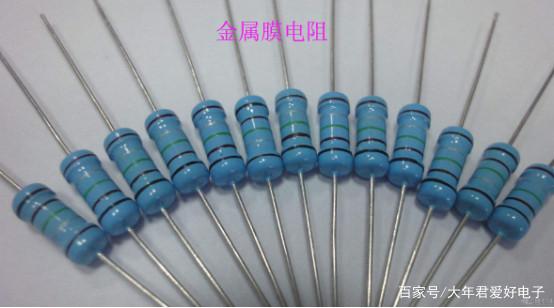

二、金属膜电阻

而对于金属膜电阻,它是在陶瓷管架上用真空蒸发或者烧渗法形成一层金属膜,这层薄膜附着于白陶瓷表面,它是经过切割调试阻值,从而得到较为精密的电阻,这种电阻精度高、体积较小、稳定性好、成本较高,通常应用于无线电子设备当中,特别是对精密要求更高的场合,外观颜色多为蓝色。

u=99392593,3433237446&fm=173&app=25&f=JPEG (1).jpg

三、如何区分碳膜电阻与金属膜电阻

1)碳膜电阻具有负的温度系数,而金属膜电阻具有较小的正温度系数;

2)碳膜电阻是普通电阻,精度一般不是很高,而金属膜电阻精度比碳膜电阻高,但是由于现在工艺的提高,这种方法有时候不是很可取;

3)碳膜电阻外观多为土黄色或者粉红色,而金属膜电阻外观大多数是蓝色;

4)通过观看保护漆颜色区分:黑色的保护膜为碳膜电阻,而亮白色的保护膜为金属膜电阻。
